Одним из наиболее нагруженных узлов любой тормозной камеры является диафрагма, так как она подвергается циклической нагрузке при каждом нажатии водителем транспортного средства на педаль тормоза..
Конструктивно она представляет собой плоскую тарельчатую конструкцию с бортами.
Как правило, она изготовлена из трех слоев (два внешних слоя из специальной резины и внутренний слой –корд из стекловолокна.
ПРАВИЛЬНЫЙ МОНТАЖ
Профилактическую замену диафрагмы необходимо осуществлять каждые три года или через каждые 300 000 км пробега.
Профилактическую замену диафрагмы необходимо осуществлять каждые три года или через каждые 300 000 км пробега.
При самостоятельном ремонте и замене диафрагмы на тормозной камере необходимо тчательно следить за центровкой последней относительно крышки и корпуса, чтобы обжим был равномерным и исключал образование возможной негерметичности.
РАЗМЕР ДИАФРАГМ

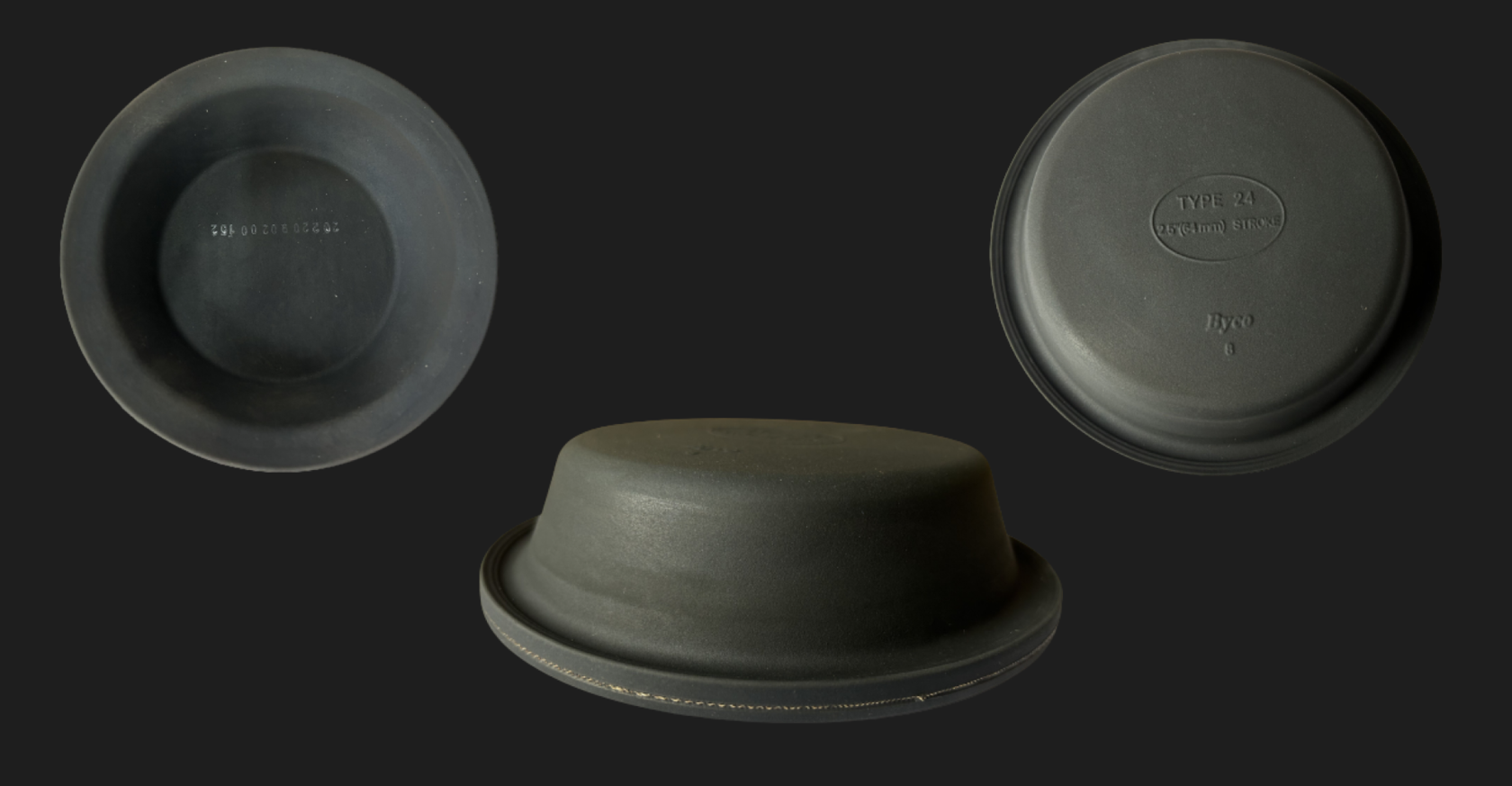

Тип 24, Тип 16 – Это означает размер диафрагмы. Цифры 24, 16 и т.п. – это квадратные дюймы площади дна, которым диафрагма соприкасается с тарелкой штока.
Тип 24, Тип 16 – Это означает размер диафрагмы. Цифры 24, 16 и т.п. – это квадратные дюймы площади дна, которым диафрагма соприкасается с тарелкой штока.
ВИДЫ ДИАФРАГМ
Так как диафрагмы используются в тормозных камерах с разными техническими характеристиками, соответсвенно, их геометрические хараткеристики отличаются. Например, часто можно встретить название Длинноходная или Глубокая диафрагма. Это говорит о том, что борт такой диафрагмы выше и она предназначена для тормозной камеры с более длинным ходом штока. Есть и специальные виды диафрагм с бортами, имеющими изгиб, как например для камер производства KNORR-BREMSE.
Так как диафрагмы используются в тормозных камерах с разными техническими характеристиками, соответсвенно, их геометрические хараткеристики отличаются. Например, часто можно встретить название Длинноходная или Глубокая диафрагма. Это говорит о том, что борт такой диафрагмы выше и она предназначена для тормозной камеры с более длинным ходом штока. Есть и специальные виды диафрагм с бортами, имеющими изгиб, как например для камер производства KNORR-BREMSE.
